Algunos de los cientos de formas de filtros de metal fabricados	"Inner tube" (Dunhill)

Se ha popularizado el uso del término filtro para referirse a un condensador de metal al que también se suele llamar enfriador, incluso al "inner tube" de Dunhill, actualmente la mayoría de los pipafumadores no los usan en sus pipas debido a que producen excesiva humedad.

El "inner tube" (tubo interior) de las pipas Dunhill.

Para acceder a la patente:

http://www.freepatentsonline.com/1130806.pdf

Se expone como utilidades del uso de su invención en la Patente Nro.1130806 del 9/3/1915 lo siguiente:
"Una apropiada corriente de aire está asegurada y previsto el paso ininterrumpido para el humo en el interior del tubo".
"Los tubos que se han ensuciado en su superficie interior puede ser desechados, o ser limpiados por ebullición en
agua o de cualquier otra manera".

Lo que parece indicar que la idea de Dunhill no era filtrar ni condensar el humo con su invento. A las utilidades que expuso Dunhill al solicitar la patente se fueron publicamente agregando otras (¿por Dunhill?, ¿por otras personas?) como por ejemplo:
1) Mantener limpio el interior de la pipa.
2) Proteger la madera de la humedad.
3) Evitar el uso de limpiapipas durante y después de la fumada.
4) Evitar que llegaran a la boca residuos de la fumada.
5) Cambiarlo luego de cada fumada por otro nuevo o limpio. Se vendían antiguamente por docenas, por lo que se podía ir cambiándolos luego de cada fumada, y posteriormente juntar todos los usados y hervirlos para volver a usarlos.

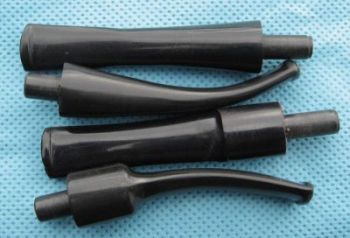

Boquillas de ebonita

La ebonita es un compuesto de caucho amasado y azufre (40 a 50 % )  expuesto a  temperaturas de entre 149 y 160  grados centígrados durante tres a cuatro horas bajo presión. Para el color se agrega un 3% de Negro de Humo.

Mecanizado y acabado

La ebonita, que a veces se le llama vulcanita y caucho duro (hard-rubber), se utiliza en gran medida con fines eléctricos, es también de gran utilidad en la industria química, dada la resistencia que ofrece a los reactivos químicos. Es estable al aire, a la luz y a los cambios de temperatura hasta aproximadamente 175 grados F (79.4 grados centígrados). Puede ablandarse en agua hirviendo y luego doblarse y moldearse como se desee; la forma o impresión se conserva al enfriarse, pero si el material se ablanda posteriormente con el calor, volverá a su forma original. La herramienta debe ser afilada y  para evitar el sobrecalentamiento, el corte no debe ser demasiado grueso. Si la herramienta y el trabajo no se mantienen fríos, esta perderá rápidamente su filo y el trabajo se quemará. En el pulido de ebonita, la superficie debe ser frotada suavemente con piedra pómez en polvo y luego pulida usando un compuesto de trípoli, y haciendo funcionar la rueda de pulido de tela a alta velocidad, manteniendo el trabajo ligeramente contra la rueda. Traducido de Popular Mechanics - Abril de 1925. Digitalizado por Google (Fuente: books.google.com). ______________________________________________________ ¿Son lo mismo la ebonita y la vulcanita? Antiguamente no lo eran de acuerdo con este artículo publicado en 1875: Preparación de la Ebonita. El uso de la ebonita, una de las preparaciones más recientes del caucho de la India, está aumentando constantemente, debido a su mejor aplicación para muchos propósitos en las artes que su aliado cercano, la vulcanita. Las dos sustancias son bastante similares, ya que se componen de caucho indio y azufre, con alguna preparación de gutapercha, goma laca, asfalto, grafito, etc., aunque estos últimos no son esenciales. En la vulcanita la cantidad de azufre no excede del 20 al 30 por ciento, mientras que en la ebonita el porcentaje de azufre puede llegar al 60 por ciento. También se requiere una mayor temperatura para esta preparación. La fórmula aprobada consiste en mezclar diez partes de caucho, cuarenta y cinco de azufre y diez de gutapercha, con calor suficiente para facilitar la combinación. En la fabricación, se coloca una cantidad suficiente de esta mezcla en un molde de la forma deseada, y de un material tal que no se vea afectado por el  contenido en la masa. A continuación, se expone al calor de unos 315° y a una presión de unas 12 libras por pulgada cuadrada durante dos horas. Esto se hace más fácilmente colocando el molde en una olla de vapor, donde la presión y la temperatura requeridas pueden mantenerse fácilmente. Cuando se enfría, la ebonita se saca del molde, se termina y se pule de la manera habitual. Nota: 315° equivalen a 157,2 centígrados. Traducido de Perry & Co's, Ltd  Monthly Illustrated Price Current, No. 93 Volume VIII (6/IX/1875). Digitalizado por Google. Fuente: books.google.com.

Con el tiempo el color de la boquilla de ebonita suele pasar del negro a un marrón verdoso. Se oxida, con la saliva y la luz solar el caucho reacciona quimicamente en la ebonita. Una manera de evitarlo o retardarlo es utilizando un aceite comestible, oliva, maiz, etc
Se retira la boquilla de la cazoleta, y tomando una gota de aceite con la yema de un dedo pasarlo por toda parte externa de la misma. Permitir que el aceite penetre entre 5 a 10 minutos; posteriormente con un paño de algodón limpio, quitamos el exceso de aceite. La boquilla posee millones de hoyos microscópicos en la superficie. Aplicando el aceite se llenan con este los mencionados, lo que deja una posibilidad menor de oxidación de la boquilla. Es conveniente también dejar la boquilla lejos del sol o luz directa por largos períodos.

Otros materiales para la fabricación de boquillas además de la tradicional negra de ebonita

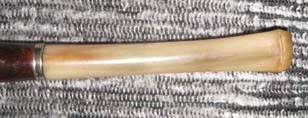

Acrílico (muy utilizado actualmente en negro y también en otros colores)	Cuerno (se usó en el pasado, sobretodo cuando escaseó la ebonita)
Ambar (comenzó a dejarse de utilizar a principios del siglo pasado)	Baquelita (un sustituto del ámbar, ya no se utiliza)

El "stemlip" (1898) de las pipas Peterson, también conocido como P-lip

Twin bore

El "Twin Bore" (agujeros gemelos) que han utilizado los fabricantes Radice y Rossi en las boquillas de sus pipas; comenzó siendo usado por el primero de estos hace más de treinta años, la idea fue motivada como una forma de obtener un humo más fresco para paladares delicados y para evitar la "mordida de lengua". Ofrece bastante más dificultad que las boquillas usuales cuando se debe usar la escobilla de limpieza y su principal ventaja parece ser el ofrecer al pipafumador una boquilla más fuerte en la zona donde se apoya la dentadura y por lo tanto hacerla más duradera. En la imágen se puede ver su utilización también por BBB en una pipa modelo ULTONIA.

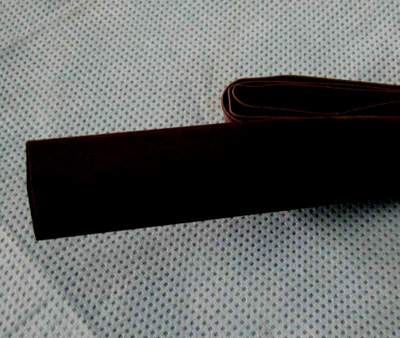

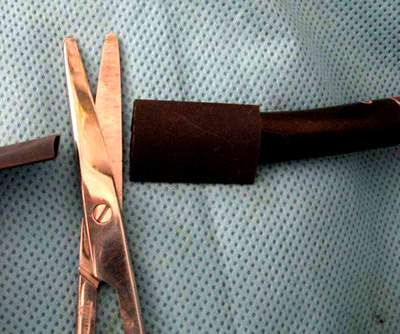

La vaina termocontraíble es un tubo (aplanado) de plástico que se vende con diferentes medidas de diámetro, se utiliza como aislante de la electricidad; en Uruguay se le llama "espagueti".
